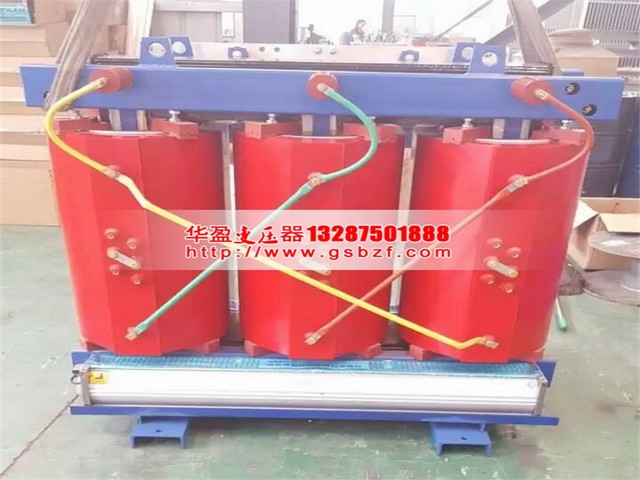

天津SCB10-4000KVA干式变压器

  SCB10-4000KVA干式变压器依据国际电工委员会规范IEC60726和中华人民共和国国家标准GB6450、GB/T10228制造,SCB10-4000KVA干式变压器铁心采用优质趋向冷扎硅钢片材料并采用五阶步叠接缝新工艺,使铁芯的满载特性大大提高,线圈选用Huntsman环氧树脂真空浇注,我公司生产的环氧浇筑干试变压器可作为城市电网的变配电用。主要适用于多层建筑、商业中心、机场、海上钻井平台、船只、隧道、大型水电站、火车站等。


  SCB10-4000KVA干式变压器结构特征

  全斜步进接缝铁芯

  铁心采用高导磁优质晶粒取向冷扎硅钢片,45°全斜步进接缝,选用方管拉板结构,心柱选用绝缘带捆扎;表面采用树脂涂敷以防潮防锈,高效地减少了空载损耗、空载电流和铁芯噪音。

  双层分段圆桶式高压线圈

  高压绕组导体选用F级绝缘的铜导线绕制,双层分段圆桶式结构,玻璃纤维毡添充包绕,真空状态(1-3mbar)下用不加填料的环氧树脂浇筑,固化后产生牢固的圆柱形总体,冲击韧性高,高效地抑止局放状况产生,局部放电量不超过5PC。

  竖向气道箔式构造低压线圈

  低压线圈选用铜泊在自动箔绕机上绕制,氩弧保护焊,焊接精度高;预浸DMD做为层间绝缘,内外部选用预浸玻璃丝布做为绝缘,上下方部用环氧树脂封死,随后进固化炉总体干固,防潮性能好;

  牢固美观维护机壳

  IP20能防止直径超过12mm的固体进到,可抵御意外碰撞;IP23除具备IP20的功能外,还可避免与垂直线成60o角之内的水滴流入,适宜室外安装应用;根据需求客户可定制铝合金、不锈钢、冷轧板材料机壳。

  完善的过温保护控制系统

  过热保护装置主要通过预埋在低压线圈内的PT热敏电阻完成变压器温度检测与控制。温度控制器具备巡回检验三相绕组温度值、表明*火一相绕组的温度值、过热报案跳闸、光控警告、风机启动和关掉,同时通过RS485接口与计算机连接,可数据收集和实时监控。


  应用自然条件

  海拔高度:≤1000m;

  高温度:40℃;

  低温度:-25℃(室外干试变压器);

  高月平均气温:30℃;高年平均温度:20℃;

  周边相对湿度应小于93%,线圈表层不可发生水珠;

  SCB10-4000KVA干式变压器的三相电源电压应类似对称;

  电源电压波形应近似于正弦波。

  性能参数表

  频率:50或60HZ

  绝缘耐热等级:F

  绝缘水平:Li75AC35AC5
